Von einzelnen Bauteilen zur Schaltung
Ein Transistor steuert Strom; Widerstände und Kondensatoren erfüllen andere Funktionen. Zusammen bilden sie ein nutzbares elektronisches System. Die Herausforderung war, Bauteile und Verbindungen zuverlässig herzustellen.
Am 12. September 1958 demonstrierte Jack Kilby bei Texas Instruments einen Oszillator aus Germanium-Halbleiterelementen mit feinen Goldverbindungen. Das zeigte einen praktikablen Weg zu Halbleiterschaltungen, doch die frei geführten Drähte waren kein skalierbares Verbindungsverfahren. Kilbys Patent US3138743 beschreibt aktive und passive Elemente in Halbleitermaterial. Ein Patent beschreibt Konstruktion und Ansprüche; es misst für sich allein keine Fertigungsausbeute.
Meilensteine: Demonstrationen und Patentanmeldungen
| Meilenstein | Beitrag |
|---|---|
| 1958 — Kilby | Demonstration einer funktionierenden Halbleiterschaltung |
| 1959 — Hoerni | Planarprozess mit dauerhaftem Schutzoxid über Übergangsrändern; US3025589 angemeldet am 1. Mai 1959 |
| 1959 — Noyce | Metallverbindungen auf isolierendem Oxid; US2981877 angemeldet am 30. Juli 1959 |
| 1960 — Fairchild-Teams | Funktionierende monolithische Schaltungen und Entwicklung der Bauteilisolation |
Hoernis späteres Verfahren kann keine Voraussetzung für Kilbys früheres Experiment sein. Noyce nutzte den Planaransatz für die Verbindungen. Die Beiträge lösten verwandte Probleme; sie waren keine einzelne Erfindung einer einzigen Person.
Die Bedeutung des Oxids
Dotierung verändert das elektrische Verhalten ausgewählter Halbleiterbereiche. Ein p–n-Übergang verbindet einen p-Bereich mit Löchern als Mehrheitsladungsträgern mit einem n-Bereich mit Elektronen als Mehrheitsladungsträgern. Hoerni beließ Siliziumoxid über den an der Oberfläche endenden Übergangsrändern, statt diese freizulegen.
Noyce verwendete das Oxid als Isolation unter Metallbahnen. Lokale Öffnungen ermöglichen Kontakte zu Halbleiterbereichen, ohne dazwischenliegende Übergänge kurzzuschließen. Isolierte Oberflächenleitungen isolieren nicht automatisch die Bauteile im Silizium: Dafür war weitere Entwicklung nötig.

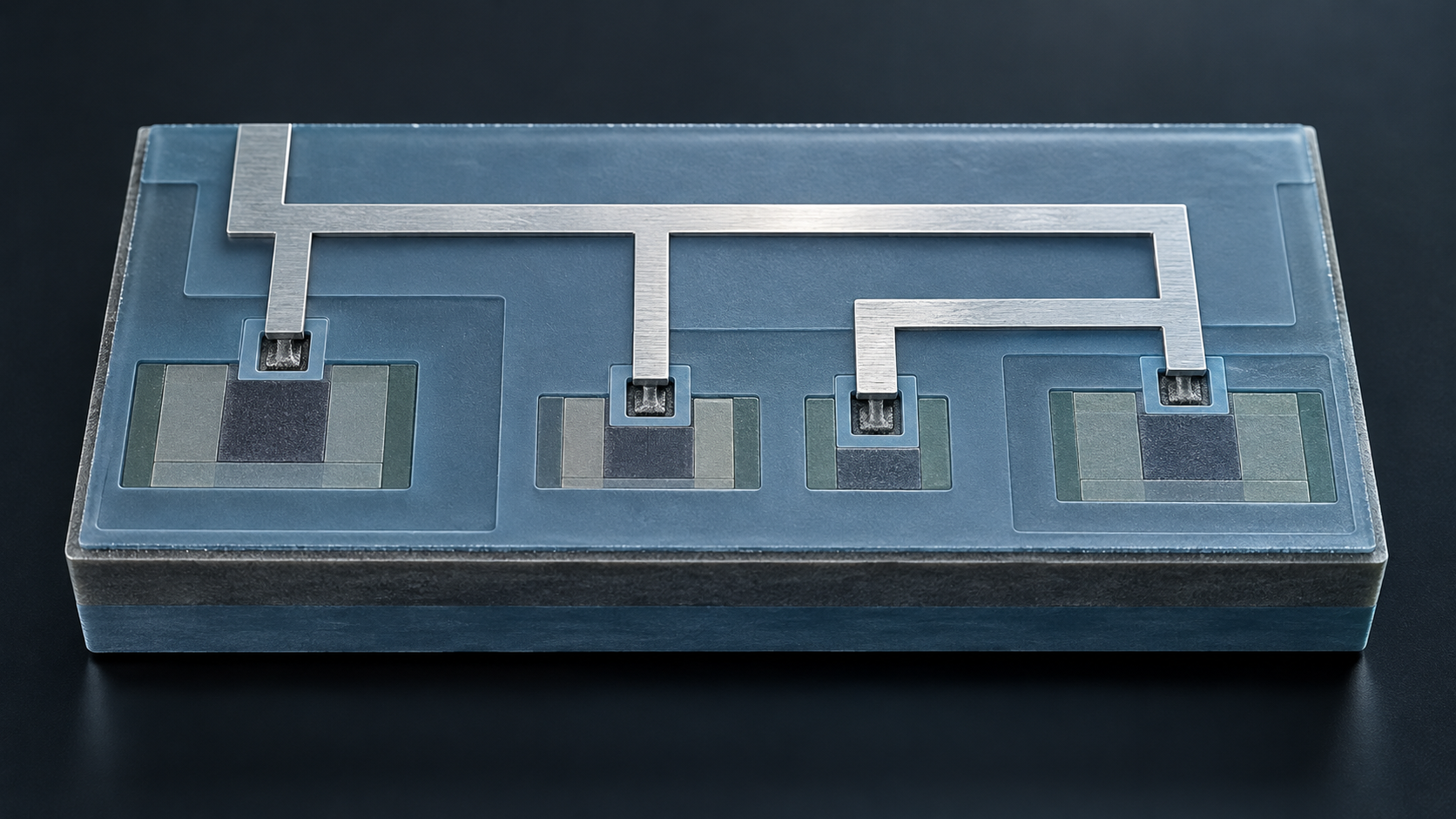

Das Verfahren verbindet Musterdefinition, Diffusion, Kontaktöffnungen und Metallisierung. Bearbeitung von derselben Seite bedeutet nicht eine einzige Lithografieoperation. Das Titelbild veranschaulicht Metall auf einem Isolator; es zeigt weder ein historisches Gerät noch einen funktionsfähigen Schaltplan.
Methoden, Belege und Grenzen
Die Beschreibungen und Ansprüche der verlinkten Patente wurden zusammen mit der Chronologie des Computer History Museum geprüft. Das Museum unterscheidet die anfängliche physische Isolation von späterer Übergangsisolation in Fairchild-Schaltungen. Diese Rekonstruktion berichtet weder ein Halbleiterexperiment noch einen Fertigungslauf oder eine Zuverlässigkeitsreplikation.Die erhaltenen Unterlagen stützen Chronologie und Mechanismen. Sie liefern keine gemeinsame Messung eines numerischen Zuverlässigkeitsgewinns für jede frühe Schaltung. Moderne Prozessknotennamen sind nicht unmittelbar mit historischen Strukturmaßen vergleichbar; ein solcher Vergleich wird hier nicht vorgenommen. Integration ermöglichte komplexere Elektronik durch spätere Arbeiten an Materialien, Isolation, Fertigung und Entwurf.
